单块制作教程补充篇——帮妹子制作BOSS CE-2

KIRIN君

您需要登录才可以下载或查看，没有账号？加入我们

x

本帖最后由 aoye 于 2012-3-15 02:45 编辑

标题后半句也是这几天为什么没有更新教程的原因之一，因为有个成都的妹子看了我那个教程贴之后找我学做单块，所以这几天一直跟妹子在一起

。不过妹子最后学的实在不怎么样，可能是我们俩大多时间都在玩Xbox360的体感游戏吧

。
最后还是我亲手帮妹子做好了一个效果器，至于为什么是BOSS CE-2，因为妹子只爱清音；更重要的是我手上正好有个现成的BOSS CE-2的板子

。

因为是补充篇，所以就不对制作过程做太多叙述了，只放图，具体的效果器制作方法请看教程贴。（虽然还没连载完）
链接如下：
http://www.konotaku.com/thread-15014-1-1.html

BOSS CE-2电路板成品


制作流程：
图纸在教程贴里面有提供

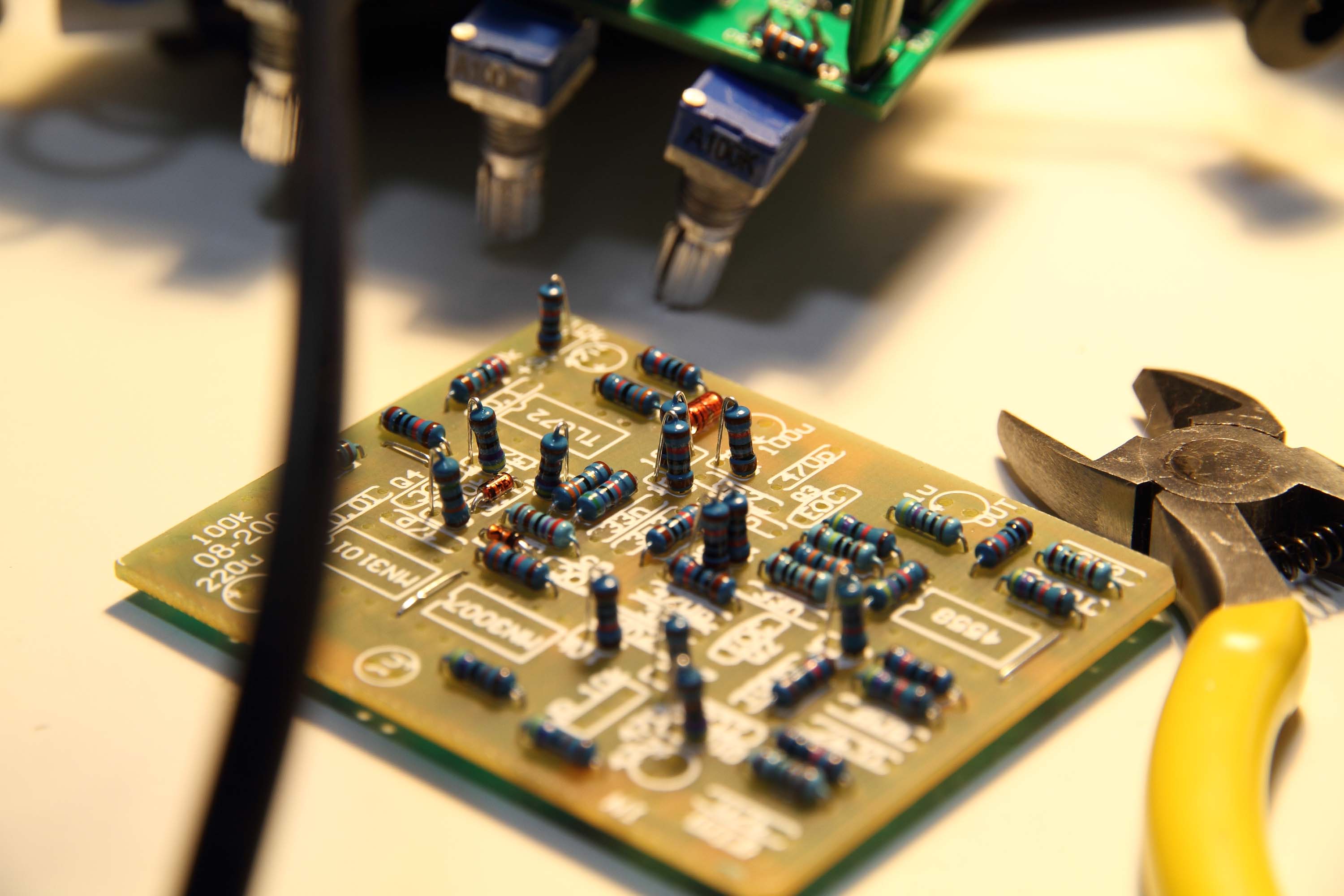

先焊接最矮的电阻和二极管。

然后焊接瓷片电容。

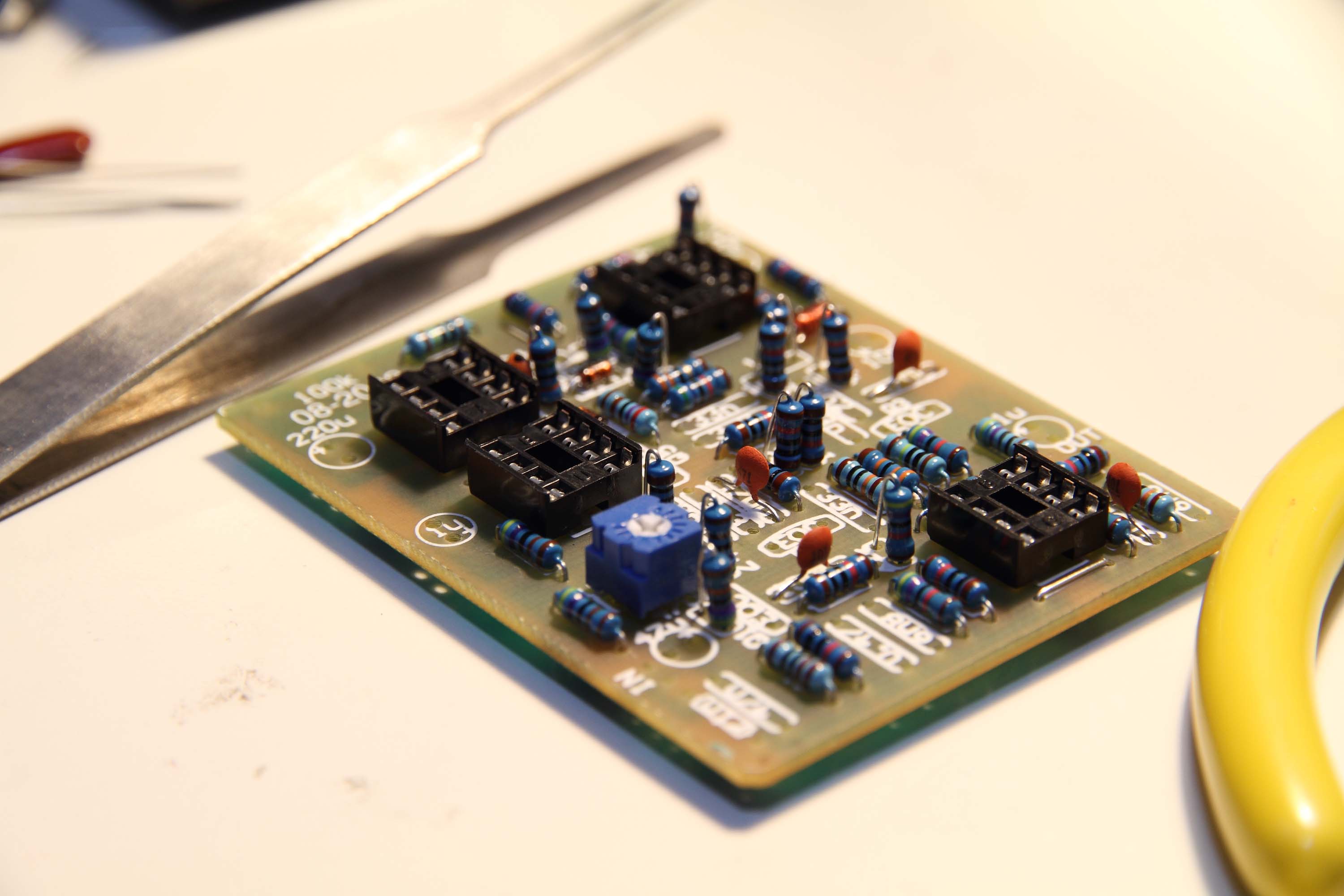

然后焊接IC座和微调电位器。

然后焊接电解电容和三极管。

然后焊接剩下的CBB电容或者涤纶电容。

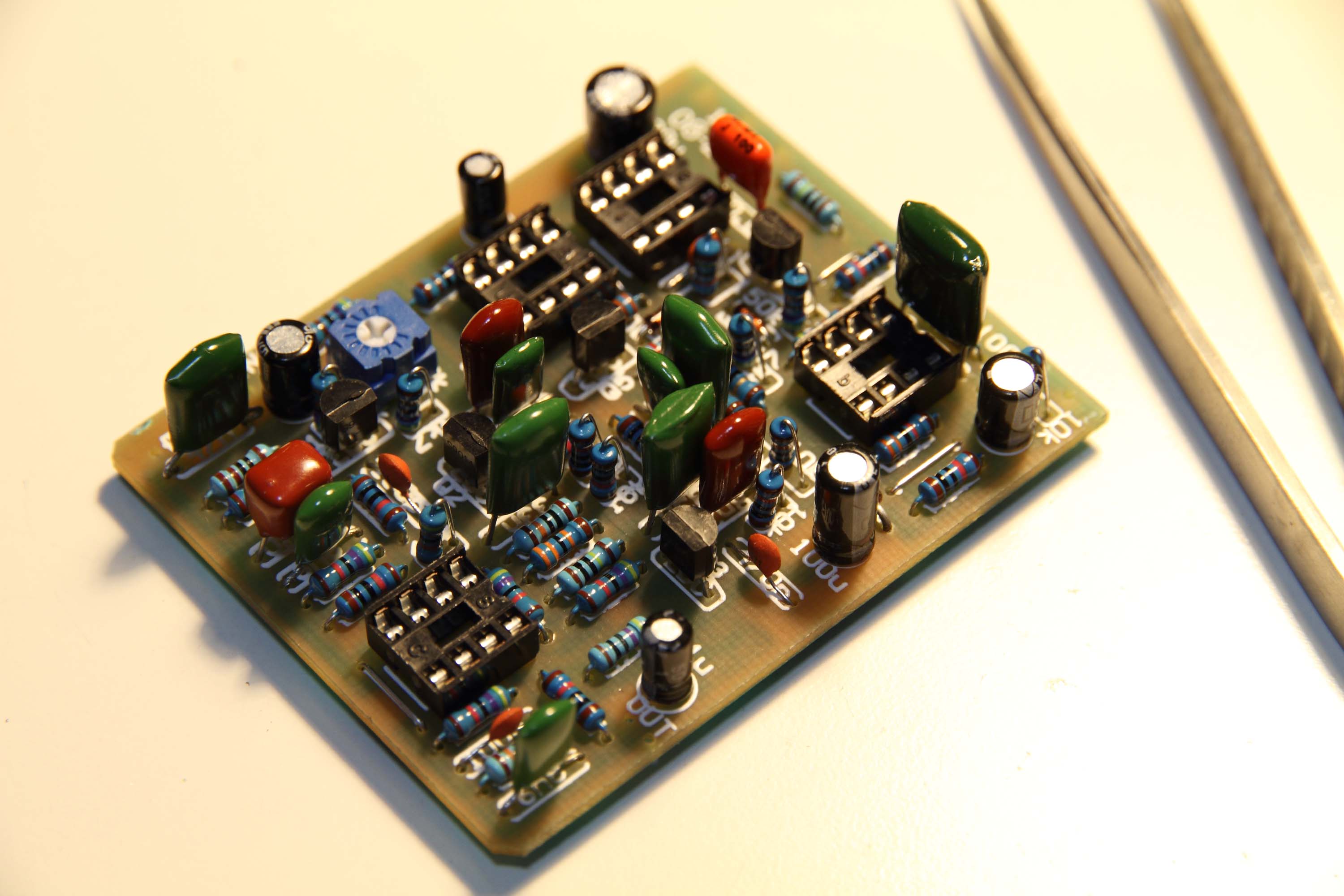

最后焊上电位器和排针（用它接电源和脚钉那些比较方便，当然也可以直接焊导线），整个电路板就制作完成了。

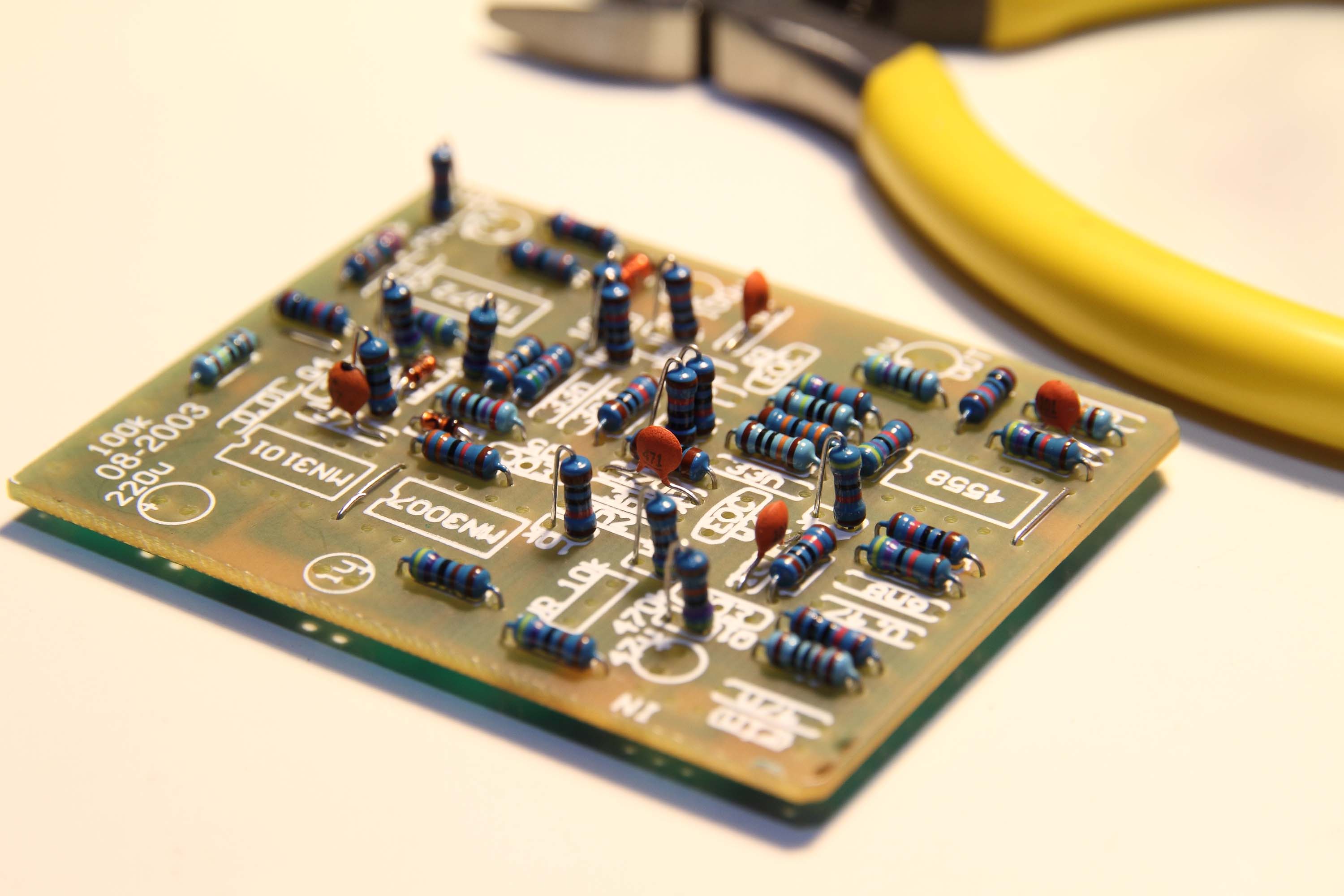

完成好的电路板的背面。

一些细节:

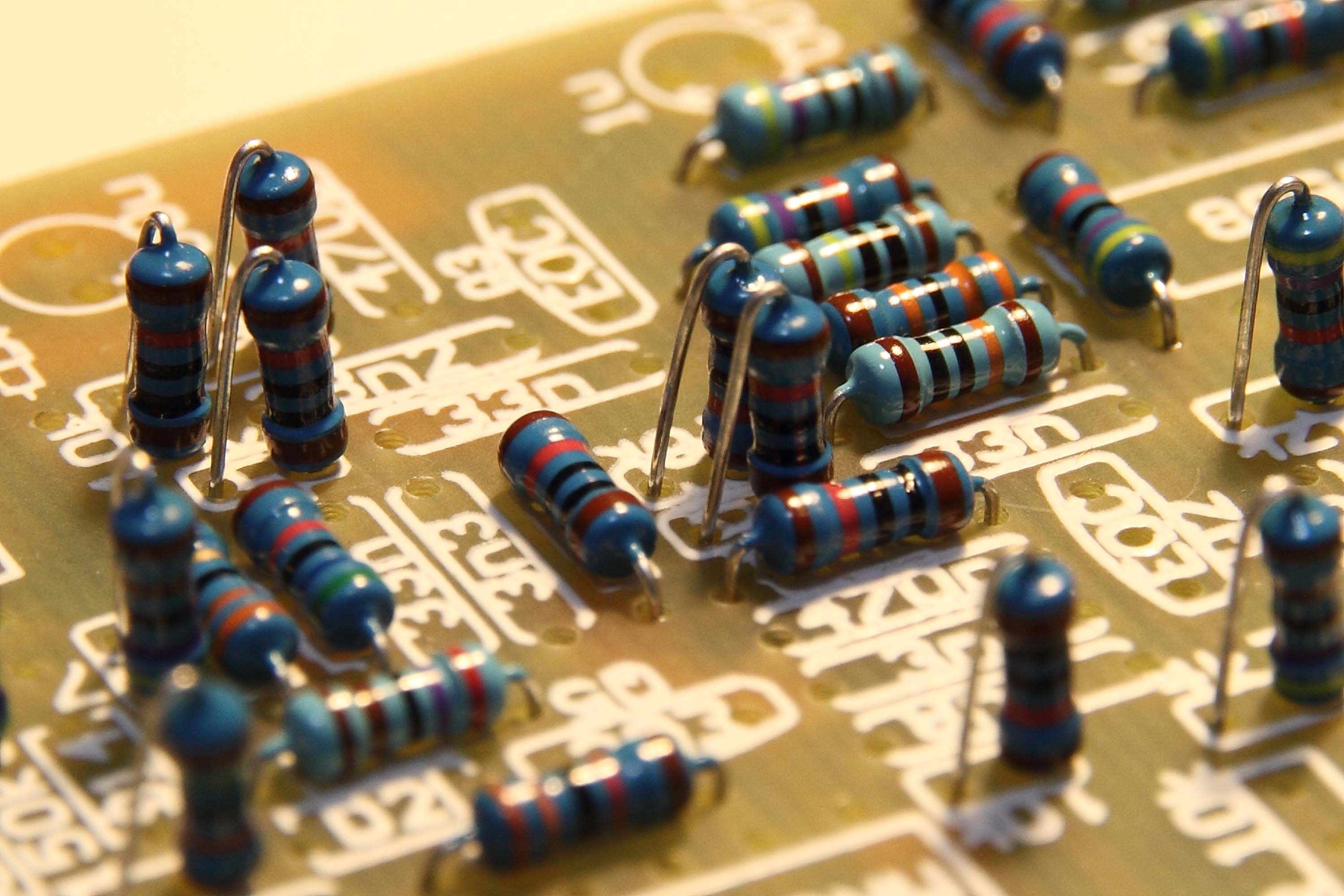

竖焊的电阻。

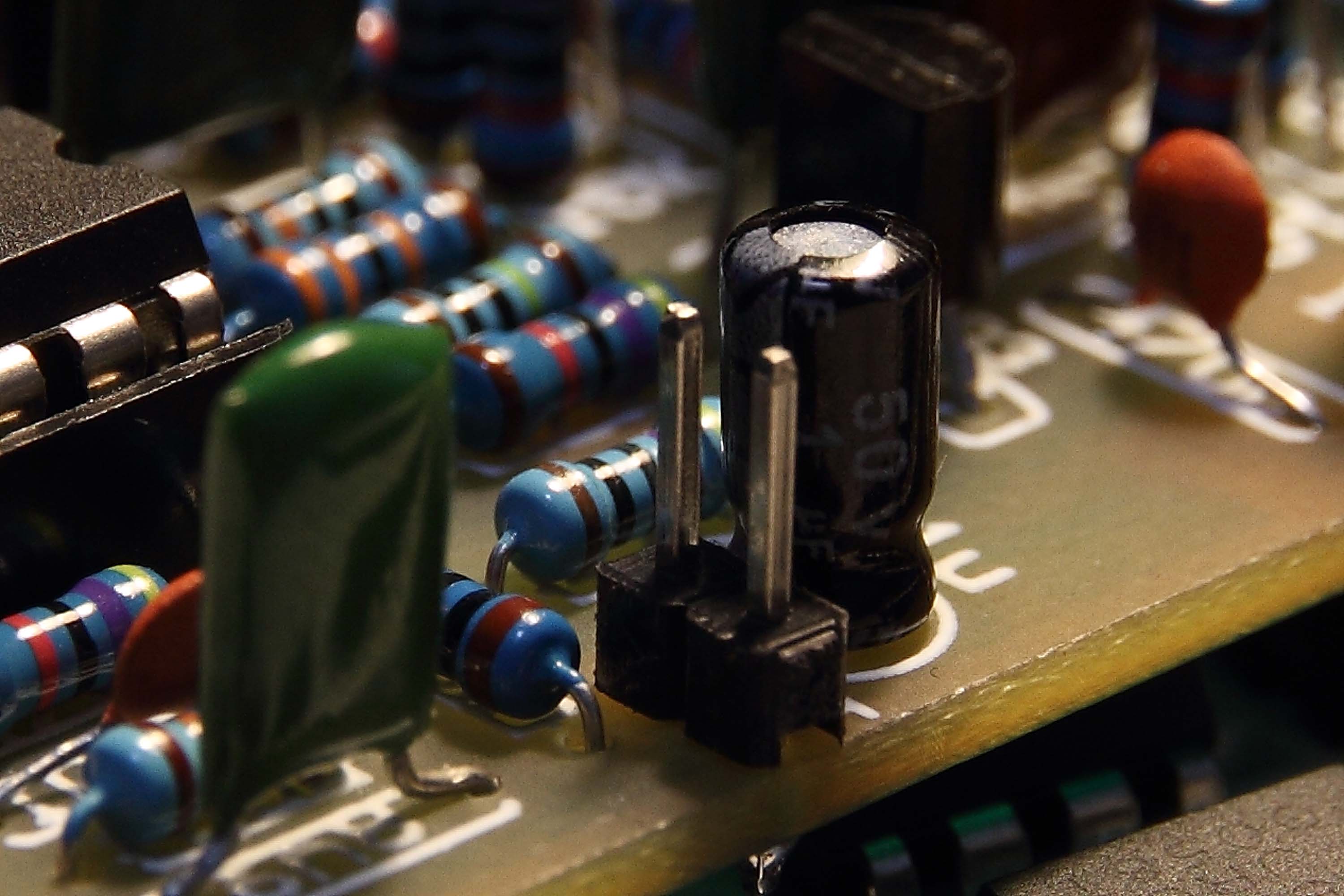

排针。

插好的IC。

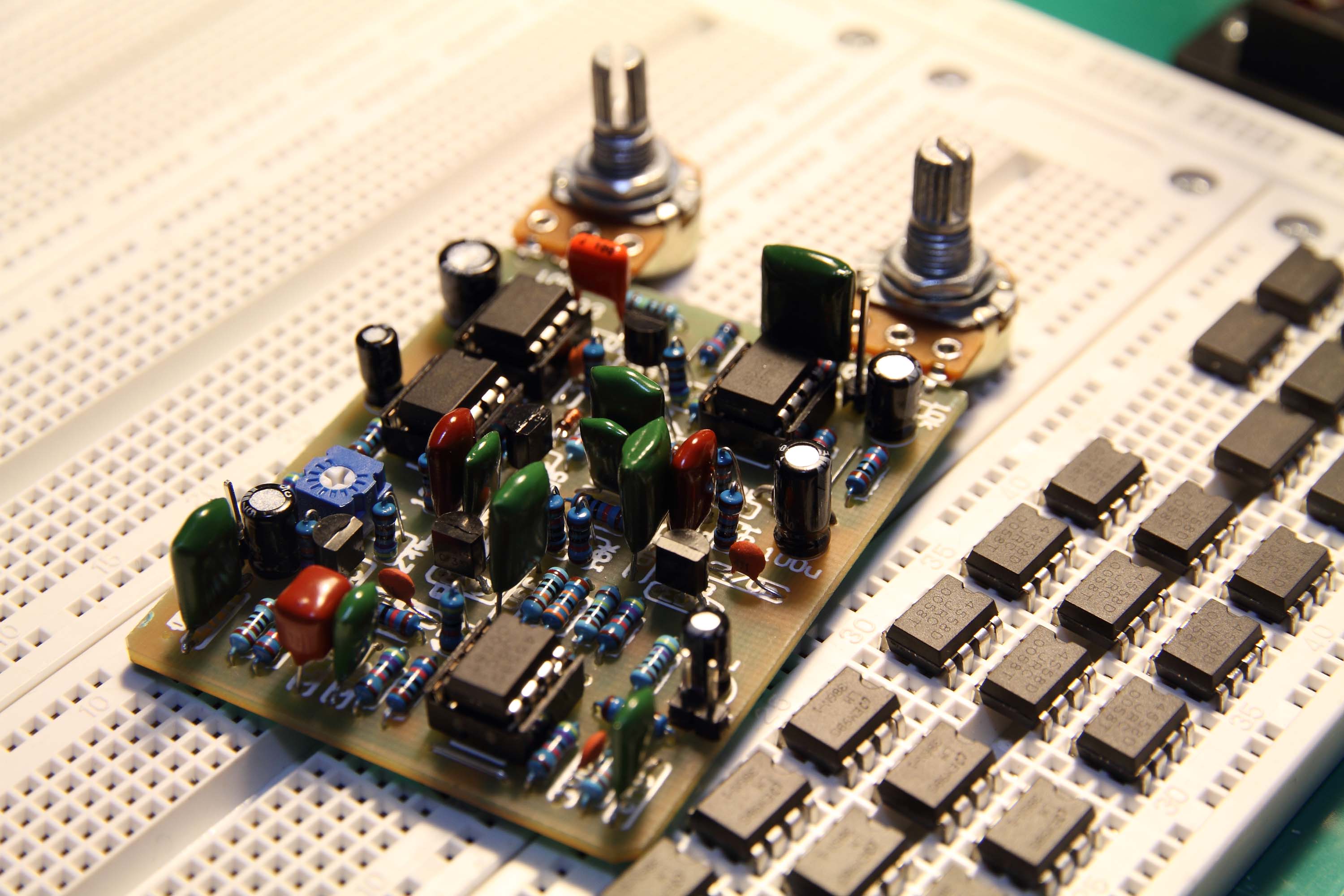

完成的电路板在面包板上测试没有问题。因为我这里也没有效果器的外壳，所以没有接上脚钉和电源插口，输出输入插口。等妹子自己找到外壳接上那些东西整个效果器就完成了。

最后说一句，看到那篇教程贴下面那么多加分，实在是太高兴了！谢谢大家的支持，以后发现不错的效果器电路图，一定拿出来跟大家分享。
