tazemasa 发表于 2013-8-1 00:12
那求指导下怎么搞，需要焊吗？如何连接档位器和插孔了？我是一把LP，这个改装过的电路仓是咋搞了。。谢谢

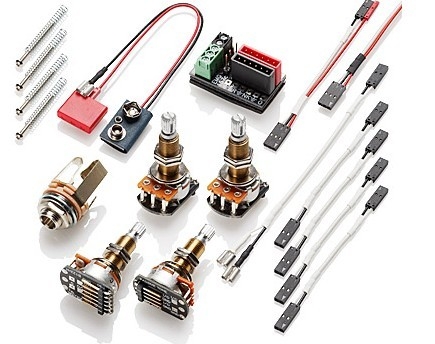

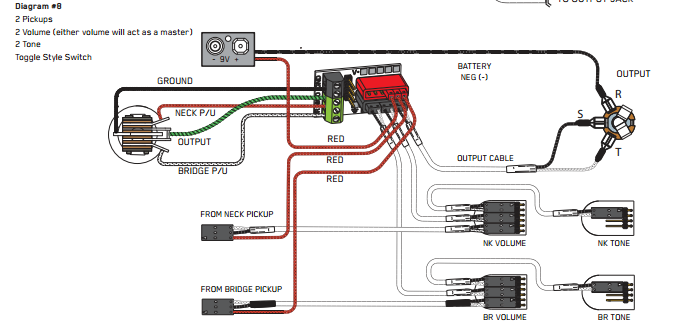

不需要焊接，emg拾音器都是插接型的，lp应该也是2音色2音量旋钮，双拾音器跟我这个几乎一模一样，改装的电路仓就是把原来的全拆了，重新安得一套，四个电位器也就是旋钮下边链接的那个东西，是25k的。emg只能用25k的电位器，这个不用担心，买拾音器会送完整的一套，下边是电路配件。插接教程我给你找一个视频，看过视频你就有个大概的了解了。http://v.youku.com/v_show/id_XNDEzNjgxMDY4.html他是用gibson改装的，视频12.34秒的位置 跟电路图正好反了，黑白线一组那根线，他接成左白右黑，应该是左黑右白，电路图给你看下。
有细节不懂再提问。

hanzongbaobao 发表于 2013-8-1 00:26
不需要焊接，emg拾音器都是插接型的，lp应该也是2音色2音量旋钮，双拾音器跟我这个几乎一模一样，改装的电 ...

视频算看懂了，但这个出错没看懂啊，哪的黑线白线？是档位器的黑线白线他接错了还是拾音器的2根黑线白线接错了？

tazemasa 发表于 2013-8-1 00:46
视频算看懂了，但这个出错没看懂啊，哪的黑线白线？是档位器的黑线白线他接错了还是拾音器的2根黑线白线接 ...

看视频的12.31位置他说“接下来是电池和输出（插线接口）的链接”，之后他插得这根线插反了，这根线是一黑一白拧在一起的看见了吧，注意12.39位置线插完后是白色在左，黑色在右，你再看电路图，所有的这种线都是黑色在左，白色在右，就是因为这个错误，导致噪音巨大。看出来了吧。

hanzongbaobao 发表于 2013-8-1 00:58
看视频的12.31位置他说“接下来是电池和输出（插线接口）的链接”，之后他插得这根线插反了，这根线是一黑 ...

。。。看明白了，但他这样接看他最后试也没啥噪音啊

tazemasa 发表于 2013-8-1 09:34
。。。看明白了，但他这样接看他最后试也没啥噪音啊

我估计是他后来自己发现错了改了，但是之前的视频没改就那么放着了，反正我按照他那么接噪音严重，一反过来就没事，说明肯定有问题，要不电路图也不能那么画吧！你要是懂了可以试着换一套玩玩。

hanzongbaobao 发表于 2013-8-1 10:17
我估计是他后来自己发现错了改了，但是之前的视频没改就那么放着了，反正我按照他那么接噪音严重，一反过 ...

楼主，我打算换了，最后还是请教下，你说你的之前的档位器的问题是啥意思？我刚看了我的琴的档位器，是4根线，但有一根地线貌似没有胶皮，你之前出问题的是这情况吗？

tazemasa 发表于 2013-8-2 16:31
楼主，我打算换了，最后还是请教下，你说你的之前的档位器的问题是啥意思？我刚看了我的琴的档位器，是4根 ...

那你那种是可以的，裸线就是地线，我的是三个片，裸线包在剩下三条每条的外边，这样就没有一条独立的地线接出去了会有互相短路现象。你直接换没事！

tazemasa 发表于 2013-8-2 16:31
楼主，我打算换了，最后还是请教下，你说你的之前的档位器的问题是啥意思？我刚看了我的琴的档位器，是4根 ...

我现在用的就是你那种的lp三挡开关。四个片，一个琴颈一个琴桥一个混合加一条地线，所以放心去做吧，自己手动改过后，对琴的了解更深会更喜欢你的琴的，不过，要是再想改回去就难了，改回去就需要电焊，因为据我所知插接电路只有emg，但是你未来要换其它emg产品就简单到不行，直接把拾音器拔下来换一个就行，电路都不用动！

hanzongbaobao 发表于 2013-8-3 02:49
我现在用的就是你那种的lp三挡开关。四个片，一个琴颈一个琴桥一个混合加一条地线，所以放心去做吧，自己 ...

原来如此，多谢了。
