KY手把手教你第三弹——利用小拨档给你的琴做一个小直通boost或者闪断开关

哟 民那桑 这个系列好像已经好久没有更新过了 本来想要一直出下去的 结果因为时间越来越少 越来越忙的原因 写完第二弹之后就一直停更了 老军医分析音色的坑也好久没更新了 最近赶上有时间陆续更新一些吧233

在第二期【好久以前了的样纸】的烙铁使用打底儿后 我们这期正式开始电路部分的DIY

可能大家一说电路一般容易想到的 最常见的DIY是做切单 不过我们首先是从两个用六脚on-on开关做的电路开始说起 还是那句话 授人以鱼不如授人以渔 如果就说拿电路图出来 我能拿出几百个不重样的 不过那肯定说也说不完 大家也不知道哪种是自己需要的 而如果一点点讲电路每部分工作原理什么的 又过于单调 大家肯定也看不下去 所以电路部分的DIY我选择用一种把“学”和“习”结合起来的方法讲 通过一些实用的改装电路 来一点点让大家懂得电路原理

废话不多说 今天我们就从两个小拨档的电路讲起：

首先就是给你的琴加一个“boost” 其实严格地说这个不算是真正的boost 因为它本身并没有真正主动地带来一个增益 其工作原理是通过打开小拨档 使当前所用的拾音器绕过所有电路直通

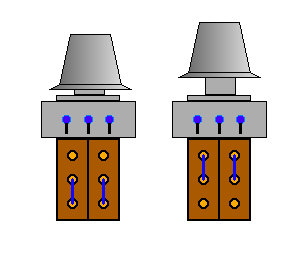

我们先来看一下小拨档的工作原理：



这就是一个六脚on-on小拨档的工作原理 当拨档拨到一面的时候 其两个中心脚会与拨档反方向的两个脚联通

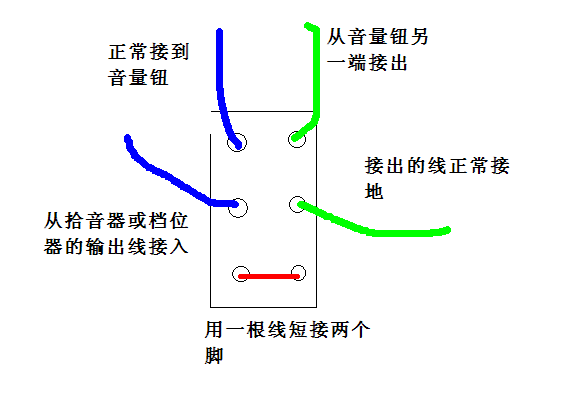

而我们在这个小拨档上连接的电路也非常简单！



就是这样啦 不过这样看上去 对于对电路还是初学的朋友们一定看不明白了 那么我们接下来就那一张完整的电路图来做演示：

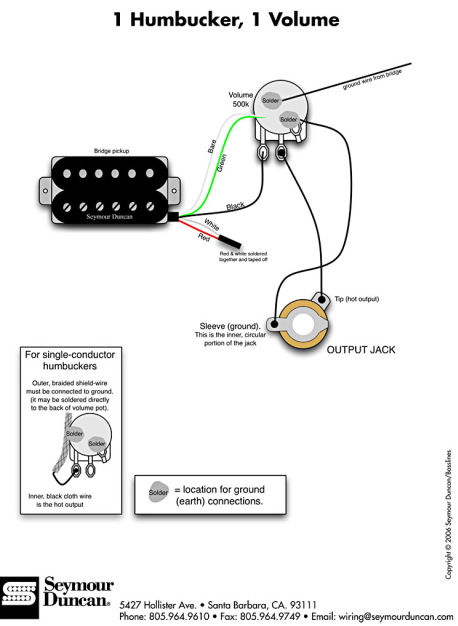

我们拿一个最简单的一个拾音器+一个音量钮的电路图来举例子 这里面的SD拾音器是五线可切单的 所以用以切单红白线可以无视 绿线和一起的裸线可以当做是同一根地线 而黑线就是输出线 那么我们加上这个小拨档之后该怎么接呢？

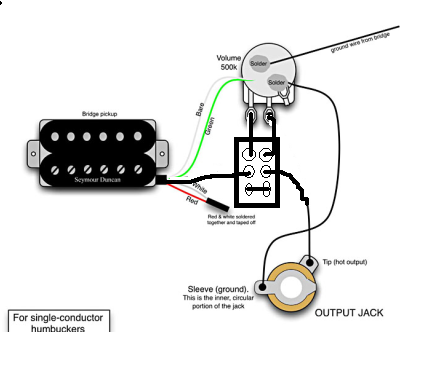

也就是变成这样了 大家再回头看一下上面那个小拨档的图 里面说的几根线大家是不是能有点感性认识了呢 而这个图大家可以结合第一张小拨档的工作原理看一下 除非你初中没学过物理 不然都应该能看得懂其电路的走向吧

那么由KY君带着大家看一下拨档开关在上下两个位置上 信号的不同走向：

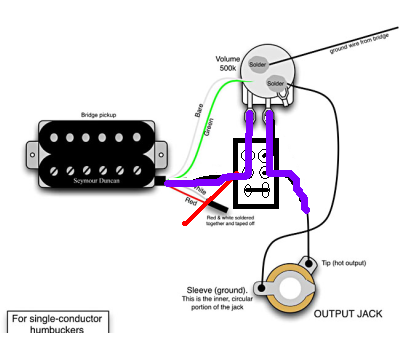

红色代表拨档开关的位置 打到下面时是中间与上面的脚联通 对比一下最原始的电路图 大家这时一定发现了 信号的走向其实与原来电路图是完全一样的

那么打到上面时回出现什么情况呢？



当开关打到上档的地方的时候 信号的则不经过电位器 直接进入了插孔的输出脚 这时这个电路里就是信号完全的直通 没有电位器的阻抗 也没有电容对高频的衰减【当然图里的电路图是没有的 不过大部分电路都会有含电容的音色钮来对高频做衰减作用】

大家可以看出 这个小拨档只是对做了一个AB盒子式的作用 成为了一个信号选择器 因为用的小拨档是六个脚的 所以看信号走向不是那么直观 其实这个电路用三脚on-on的做会更加直观 而且也更方便 三脚on-on和六脚的工作原理相同 大家不妨自己试着画个图 下一期帖子里我会贴出三脚on-on开关的图哟

不过大家肯定会问 为什么三脚更方便 我们为什么要先讲六脚的呢？ 因为六脚on-on和另一个在电路DIY中极其常用的元件——提拉电位器的工作原理完全一致 唯一不同的是 提拉电位器联通的脚是和提拉方向相同的 而非反方向



所以上面的这个小直通开关我们也可以用提拉电位器来做 对于不用在护板或者琴体上开新孔的提拉电位器 应该大家会用的更多吧！

这个电路的工作原理就是这样了 至于玩法就像是上面说的 可以做一个boost的感觉 绕过所有元件会提供一个音色更亮 输出更大 更wide open感觉的音色 一方面可以提供更多音色的选择 另一方面也可以在弹奏需要吉他音色凸显出来的地方更方便 为了使效果更明显 在不打开直通开关的时候可以先关小音量钮 如果需要一个一下变得更亮感觉的效果也可以预先关小一些音色钮 之后打开直通开关就会有更加明显的效果 比如suhr的GG签名款上有一个叫做blower switch的琴桥直通开关 GG喜欢先关小音量弹奏 在需要做一个solo的时候打开它来使用

于是大家可能会问了 如何用小拨档来做闪断呢？ 其实稍微动动脑大家肯定也已经想到了 那就是在直通开关的基础上做个小改动就行了 那就是原先短接的最下面的两个脚断开 也就是不把那两个脚接起来 于是原来直通的那一路就变成了断路 自然就成了一个闪断的效果了

好了 本期的内容就这么多了 虽然说得复杂了些 但其实大家只要愿意动一下脑就会发现其实再简单不过了 当然让大家回去立刻在没有完整电路图的情况下给自己的琴加上一个这个开关也应该是做不到的 因为大部分朋友的琴都不止一个拾音器 涉及到档位器大家可能就有点懵不知道那条线接进来了 这个不要紧 我们之后会讲到档位器的工作原理 本期的内容主要还是让大家了解到六脚on-on和提拉电位器的工作原理 让大家在以后看到运用六脚的电路图的时候能绕的过来信号是怎么走的 做到这一点就是成功了！

于是 我们下期继续

太复杂了！！！！！！

ziweipojun 发表于 2015-1-29 00:43
太复杂了！！！！！！

愚蠢的二桶怎么可能看得懂

之前几期都可以看懂的 这期开始就彻底挂了

515533450 发表于 2015-1-29 01:41
之前几期都可以看懂的 这期开始就彻底挂了

虽然说得繁琐了点 但慢慢看肯定看得懂的 初中的电路题都比这个难很多。。

仔仔细细看了一遍果然还是懂了  做这个的话得在琴上开洞把

515533450 发表于 2015-1-29 01:51
仔仔细细看了一遍果然还是懂了  做这个的话得在琴上开洞把

不需要啊 不想用小拨档的话也可以用提拉电位器

理科渣表示已阵亡

kyb4g9551 发表于 2015-1-29 01:45
虽然说得繁琐了点 但慢慢看肯定看得懂的 初中的电路题都比这个难很多。。

谁说的T T初中电路多简单（高一狗）

kyb是学电路的吗！
